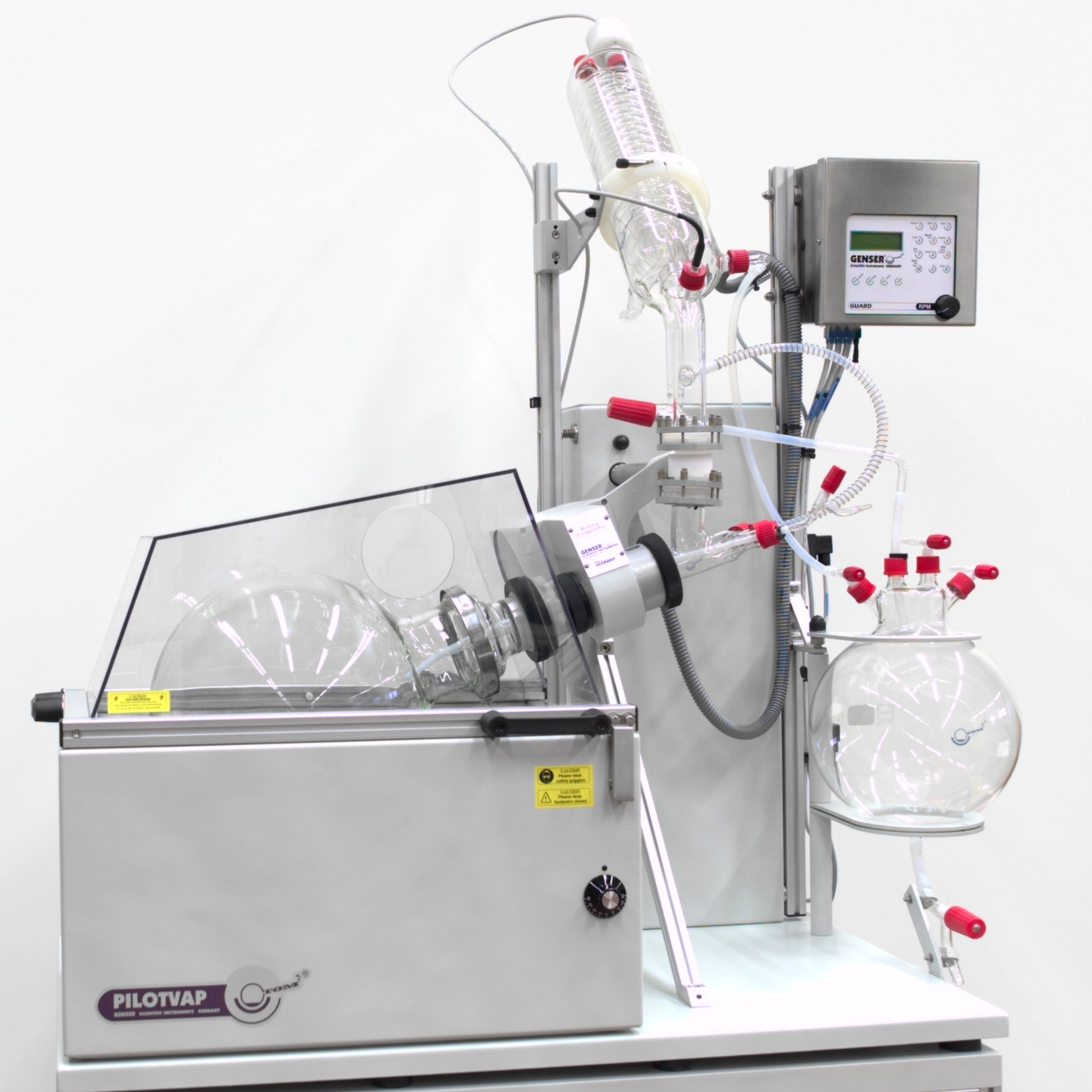

Rotationsverdampfer PILOTVAP®
Bei dem Rotationsverdampfern PILOTVAP® handelt es sich um einen patentierten Pendelsystem-Rotationsverdampfer.
PILOTVAP®-Anwendungen
- Hervorragend zur Lösungsmittelrückgewinnung geeignet
- Problemlose Destillation von hochsiedenden Lösungsmitteln
- Destillation großer Lösungsmittelmengen
- Konzentration von Extrakten
- Pulvertrocknung
- Konzentration von Fraktionen aus der präparativen HPLC
- Gerne erarbeiten wir mit Ihnen kundenspezifische Problemlösungen.
Hinweis
Alle PILOTVAP®-Systeme können zum vollautomatischen Rotationsverdampfer POWERVAP® umgerüstet werden.
Technische Merkmale des PILOTVAP®
Rotationskolben
- Der schwimmende Rotationskolben reduziert mechanische Belastungen, um so durch gleichbleibende Dichtheit eine leistungsfähige Destillation, auch im Dauerbetrieb, zu gewährleisten (siehe Pendelsystem)
- Hydraulisches Dämpfungssystem für den Rotationskolben (patentiert), um z. B. bei der Trocknung von Pulvern, die Leistungsfähigkeit zu erhöhen
- Oberfächenbehandelte Glasflansche, um eine bestmögliche Vakuumstabilität zu erhalten
Dichtsystem
- Hochleistungsdichtsystem
– PTFE/Glas
– Lebensdauer etwa 20.000 Betriebsstunden
– Endvakuum besser als 0,1 hPa (im Leerzustand)
– 3 Jahre Garantie - Dichtsystem STACONSEAL, patentiert (Option)
– Endvakuum besser als 0,01 hPa (im Leerzustand) - Bedingt durch das neuartige Dichtsystem, wird eine sehr gute Lösungsmittelrückgewinnungsrate erreicht
Schutzeinrichtungen
- Dampftemperaturalarm und automatische Abschaltung des Wasserbades
- Implosionsschutzhaube aus transparentem Polykarbonat für den Rotationskolben
- Das Pendelsystem ermöglicht es, dass der Rotationskolben im Wasserbad schwimmt, um somit höchste Leistung, einfache Handhabung und maximale Zuverläßigkeit zu garantieren
Steuerung GUARD (Standard)
- Manuelle und automatische Vakuumregelung
- Steuerung des Belüftungsventils (Luft- oder Stickstoffeinlaß)
- Dampftemperaturregelung
- Drehzahlregelung mit langsamer Beschleunigung
- Wasserbadtemperaturregelung
Steuerung SCU (Option)
- Drehzahlregelung mit langsamer Beschleunigung
- Wasserbadtemperaturregelung (Option)
- Dampftemperaturregelung (Option)

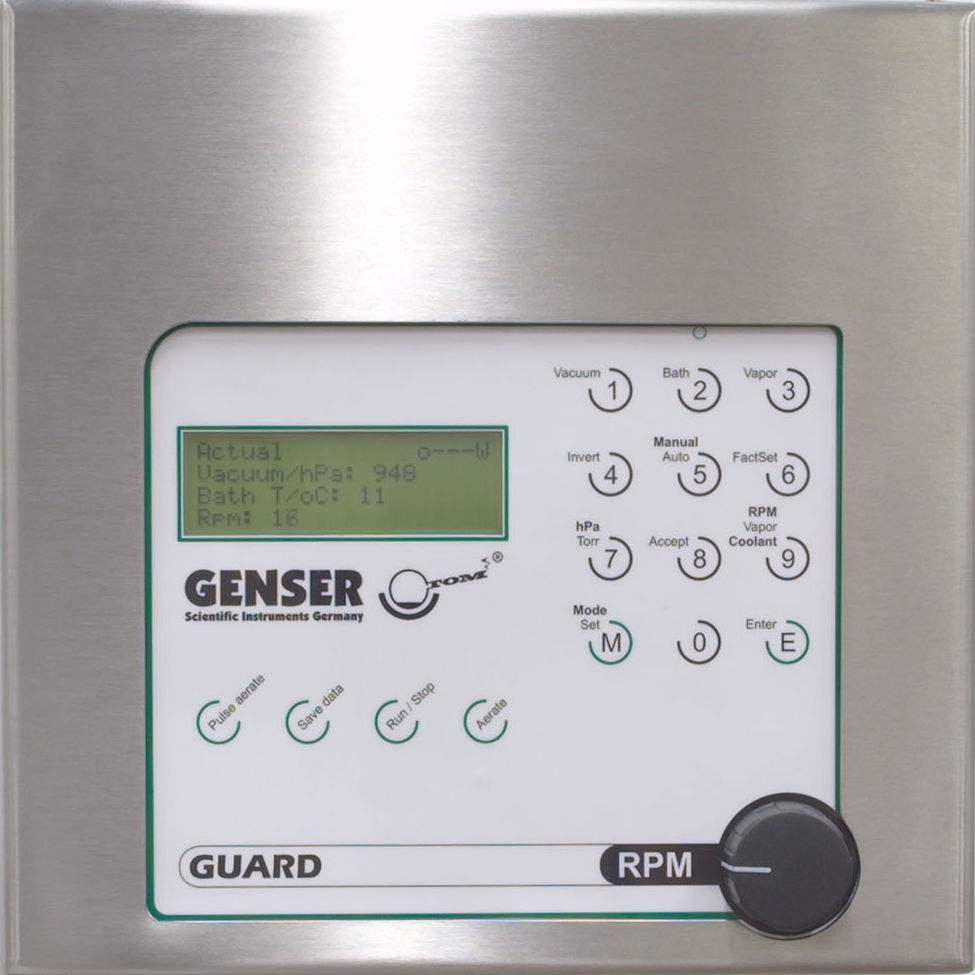

Technische Daten des Prozess-Controllers GUARD
- Manuelle Vakuumregelung mit ACCEPT-Funktion zur besonders einfachen Sollwerteingabe
- Automatische Vakuumregelung
- Notabschaltung und Belüftung bei Überdruck (Alarm)
- Temperaturregelung des Heizbades
- Regelung der Dampftemperatur
- Pulsbelüftung
- Drehzahlregelung mit langsamen Drehzahlanstieg
- Automatische Drehzahlregelung (patentiert/Option)
- Wahlmöglichkeit Torr/hPa (mbar)
- RS232-Schnittstelle
- USB-Schnittstelle (Option)
- Ausgang für Vakuumpumpe (Solid State)
- Anzeige für Kühltemperatur (Option)
- Kapazitive Tastatur – chemisch resistent
- Schaumkontrolle mittels Pulsdosierung (patentiert/Option)
- STACONSEAL-Dichtungsüberwachung zur Erzeugung von Vakuumwerten besser als 0.1 hPa – ausgezeichnet für Hochsieder geeignet, zur Erzielung bester Produktqualität (patentiert/Option)
- Problemlösungen nach Kundenwunsch (Option)
Technische Daten
| PILOTVAP®-6 | PILOTVAP®-10/20 | PILOTVAP®-50 | PILOTVAP®-100 | |
| Installierbare Rotationskolben | 50 ml … 6 l | 1, 2, 3, 4, 5, 6, 10, 20 l | 6, 10, 20, 50 l | 20, 50, 100 l |
| Prozessregelung für Vakuum, Heizbadtemperatur, Dampftemperatur, Kolbendrehzahl | ✔ | ✔ | ✔ | ✔ |
| Digitale Schnittstelle RS 232 / USB | ✔ | ✔ | ✔ | ✔ |
| Destillationsleistung von Wasser bei 60 °C Heizbadtemperatur | ca. 2 l/h | ca. 4.5 l/h
(20 l Rotationskolben) |
ca. 6.5 l/h | ca. 8.5 l/h |
| Leckrate | < 5 hPa/h | < 5 hPa/h | < 5 hPa/h | < 5 hPa/h |
| Endvakuum | 0.1 hPa | 0.1 hPa | 0.1 hPa | 0.1 hPa |
| Abmessungen des Rotationsverdampfers (LxTxH) mit Fahraufbau (Option) | ca. 95x70x195 cm | ca. 125x80x215 cm | ca. 130x90x225 cm | ca. 150x100x230 cm |
| Rückflußfunktion | ✔ | ✔ | ✔ | ✔ |

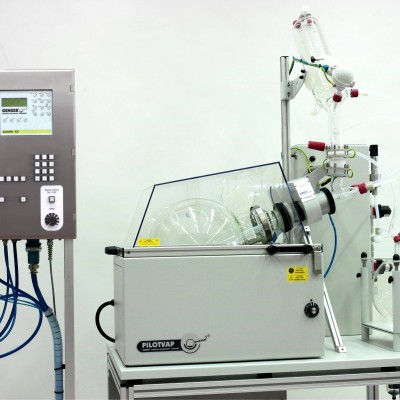

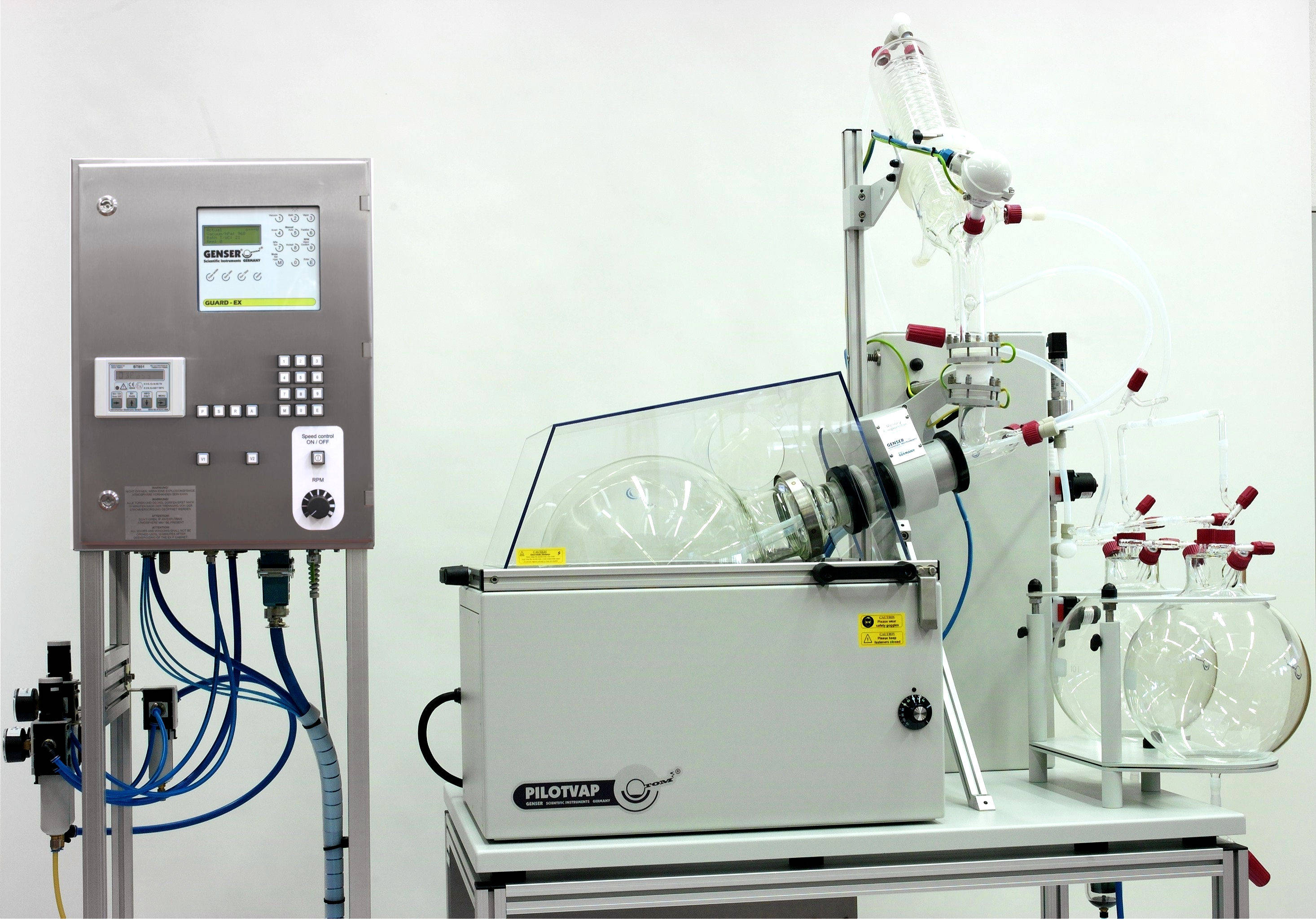

| EEx-Ausführung nach ATEX | ✔ (Option) | ✔ (Option) | ✔ (Option) | ✔ (Option) |
